海工行业导管架焊接计划
金属焊接与加工 海工行业导管架焊接计划
海工行业导管架焊接计划

一、 产品先容

海洋平台是为海上举行钻井、采油、集运、视察、导航、施工等活动提供生产和生涯设施的修建物。。。。。。按其结构特征和事情状态可分为牢靠式、活动式和半牢靠式三大类。。。。。。

牢靠式平台的下部由桩、扩大基脚或其他结构直接支承并固着于海底，，， ，，，按支领情形分为桩基式和重力式两种。。。。。。唬；；；；；疃狡教ǜ∮谒谢蛑С杏诤５，，， ，，，能从一井位移至另一井位，，， ，，，按支领情形可分为着底式和浮动式两类。。。。。。半牢靠式海洋平台，，， ，，，它既能牢靠在深水中，，， ，，，又具有可移性。。。。。。

导管架平台又称桩式平台，，， ，，，归属于牢靠式平台，，， ，，，是由打入海底的导管架来支承整个平台，，， ，，，由下部导管架，，， ，，，钢桩，，， ，，，以及上部平台组成。。。。。。能经受风、浪、流等外力作用，，， ，，，具有顺应性强、清静可靠、结构简朴、造价低的优点。。。。。。其中导管架主要由中空的腿柱和毗连腿柱的纵横拉筋组成。。。。。。


二、客户先容

深圳赤湾胜宝旺工程有限公司（CSE）为中外合资的股份有限公司，，， ，，，划分由中国海洋石油投资控股有限公司 （持有36%的股份）；；；；；；；胜宝旺工程控股私人有限公司（持有32%的股份）；；；；；；；深圳市新南山控股（集团）股份有限公司（持有32%的股份）三家股东组成。。。。。。公司位于深圳赤湾港东岸，，， ，，，坐拥185,000平方米的制作园地和406米长的码头岸线，，， ，，，园地可用于大型海洋石油自然气导管架、平台、模等陆地制作。。。。。。导管架制作以其高效，，， ，，，可靠，，， ，，，低本钱而著名。。。。。。

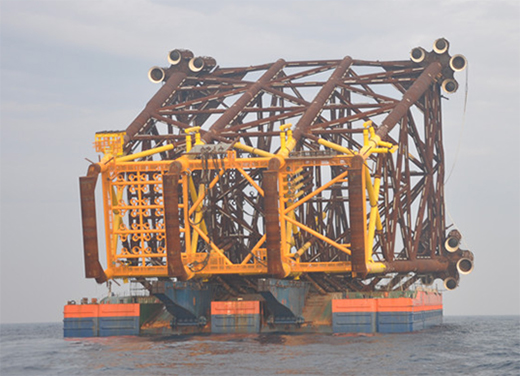

图1  导管架

三、现场问题

导管架制造，，， ，，，拉筋马鞍口焊缝是整个制造历程中最难焊接的节点之一，，， ，，，高空作业，，， ，，，精度低，，， ，，，组对差，，， ，，，位置受限。。。。。。需要使用焊条打底，，， ，，，气保药芯焊丝填充，，， ，，，多层多道，，， ，，，填充量大。。。。。。现场一直有以下问题困扰客户：

① 高空作业，，， ，，，需70~100米远距离焊接，，， ，，，压损大，，， ，，，滋扰强，，， ，，，焊接不稳固，，， ，，，造成严重质量隐患。。。。。。

② 高空作业，，， ，，，需要手把、气保工艺交替使用，，， ，，，同时需要准备2台焊机，，， ，，，装备使用效率低。。。。。。

③ 户外作业情形差，，， ，，，坡口填充量大，，， ，，，大电流一连焊接，，， ，，，焊机频仍损坏。。。。。。

④ 远距离焊接，，， ，，，送丝机只能简陋调理焊接参数，，， ，，，无准确显示，，， ，，，影响焊接质量。。。。。。

2.jpg  3.jpg

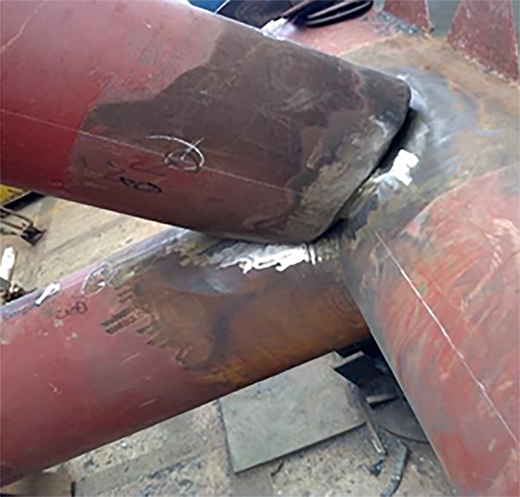

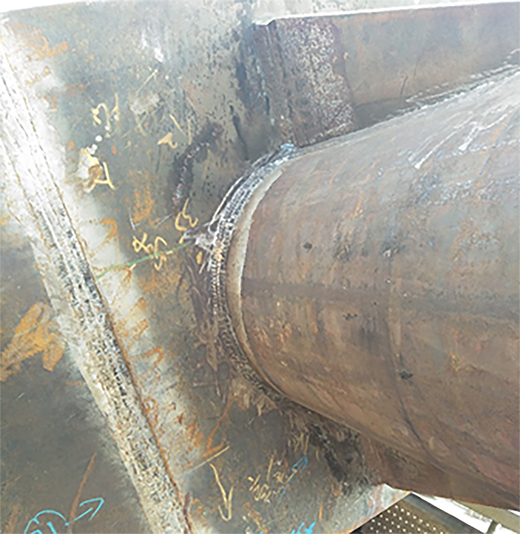

图2  拉筋马鞍口                                                                                           图3  马鞍口焊缝

四、玛雅吧电气推荐焊机装备及计划

针对客户现真相形，，， ，，，推荐玛雅吧电气Artsen CM500C焊机，，， ，，，此款焊机是一款全数字工业重载 CO2/MAG/MMA智能逆变焊机，，， ，，，专为海工，，， ，，，船舶，，， ，，，钢结构等行业设计使用，，， ，，，有以下优点可以解决客户问题：

① 极高的防护品级，，， ，，，更顺应振动、碰撞、湿润、盐雾等户外施工情形。。。。。。

② 接纳业内首家双向数字高速载波通讯手艺，，， ，，，抗滋扰强，，， ，，，100米远程焊接，，， ，，，参数稳固可靠。。。。。。

③ 负载一连率设计为100%@500A，，， ，，，可顺应长时间大电流稳固焊接。。。。。。

④ 送丝机上具有焊接参数显示，，， ，，，并可直接调理，，， ，，，焊工能更准确的调理焊接参数，，， ，，，监理也更定心。。。。。。

⑤ 多功效焊机，，， ，，，焊条、气保一体设计，，， ，，，利便工人一台焊机多工艺切换。。。。。。

⑥ 全数字设计，，， ，，，工艺由软件控制，，， ，，，内置工艺专家库，，， ，，，电弧能量集中，，， ，，，熔深深。。。。。。

五、效果比照

接纳玛雅吧电气Artsen CM500C逆变焊机后，，， ，，，经比照：

① 大电流远距离焊接稳固可靠，，， ，，，送丝机焊接参数显示，，， ，，，极大地提高了焊接质量，，， ，，，返修率降低15%。。。。。。

② 一台焊机知足现场手把、气保工艺切换需求，，， ，，，装备使用率提高30%。。。。。。

③ 焊机故障率大幅下降，，， ，，，焊机维修次数降低50%。。。。。。

④ 熔深深，，， ，，，多层多道坡口焊接中降低了未熔合泛起的危害，，， ，，，包管焊接质量（如下图）。。。。。。

4.jpg   5.jpg

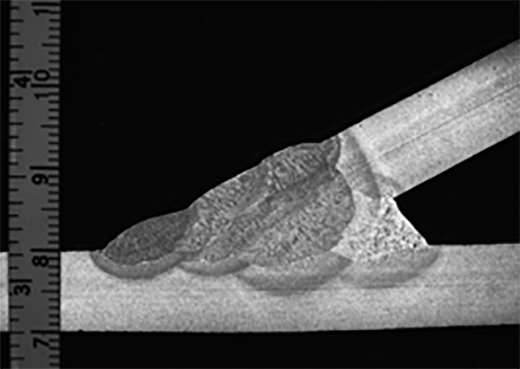

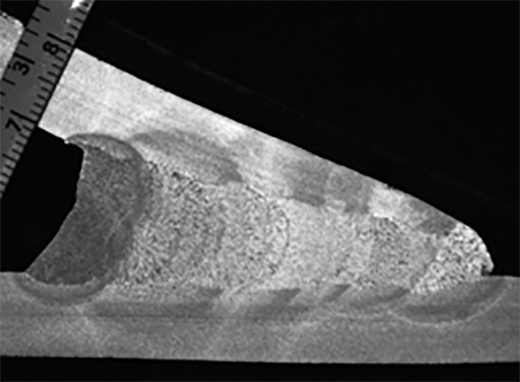

图4  焊缝熔深宏观图                                                                                      图5  焊缝熔深宏观图



六、应用

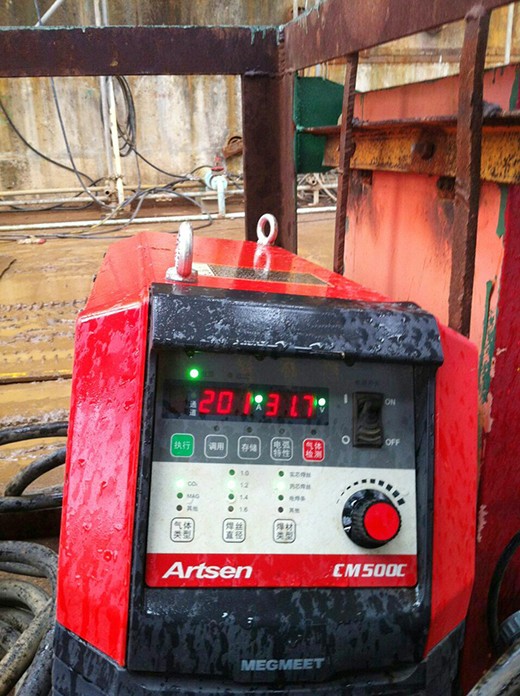

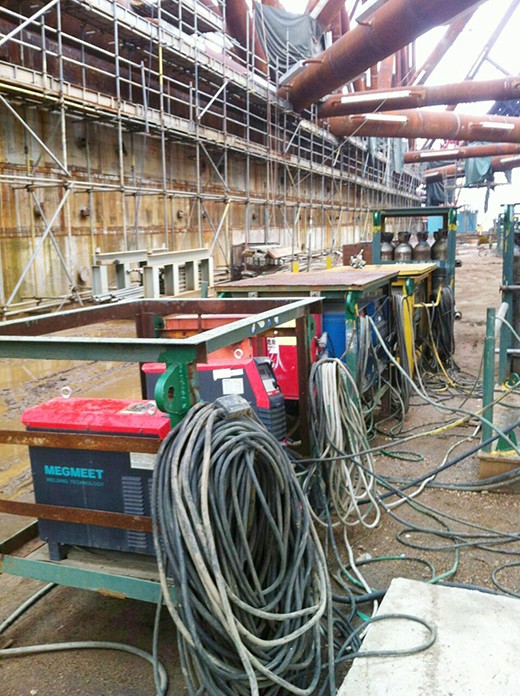

图5  现场实况                                                                                                           图6  雨后焊接
