PLC与视觉系统在贴标机上的应用
数控机床 PLC与视觉系统在贴标机上的应用
MC200E与视觉系统在贴标机上的应用

一、概述

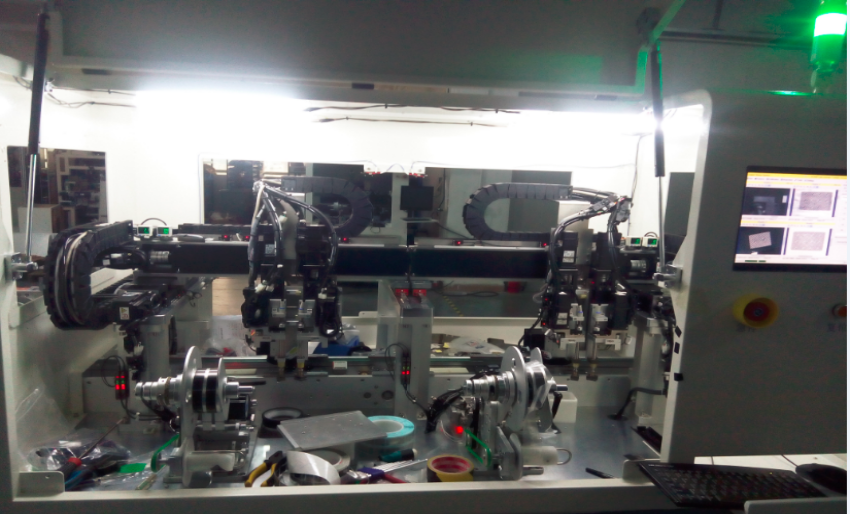

该装备应用于贴标精度要求很高的场合，，，，，，，可通过视觉系统实时监控、测试贴标流程。。。装备如下图所示：



二、系统组成

1、玛雅吧PLC MC200E-4040BTA8 2台；；；；

2、装载视觉系统电脑一台，，，，，，，Win7系统（装载上位机、PLC与组态软件）；；；；

3、伺服电机12个，，，，，，，步进2个；；；；

4、视觉相机4个；；；；

硬件辖档同接图如下：

USB集成器

  1. 事情原理

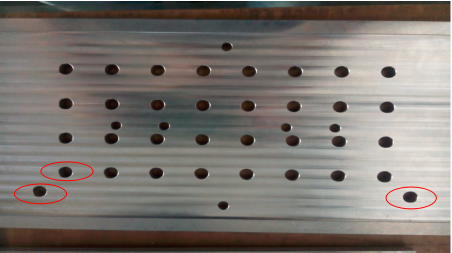

1、通过孔板标定，，，，，，，测试，，，，，，，验证装备的准确度及稳固性，，，，，，，如下图所示： 定位34孔中心坐标位置，，，，，，，手动通过相机定位1、2、3孔的中心位置，，，，，，，然后使用矩阵盘算剩余32孔的中心坐标位置，，，，，，，再手动设置恣意一点中心坐标，，，，，，，通过相机磨练其准确性；；；；

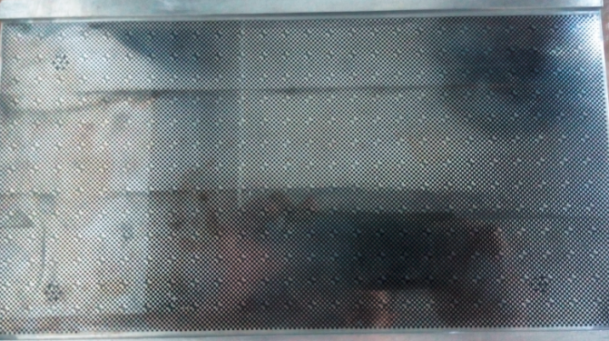

2、相机标定，，，，，，，将第一步相机纪录的34孔位置在该板上标定出来，，，，，，，相机将坐标位置放入一二维码中，，，，，，，肉眼所看到的二维码越清晰，，，，，，，代表准确度越高；；；；

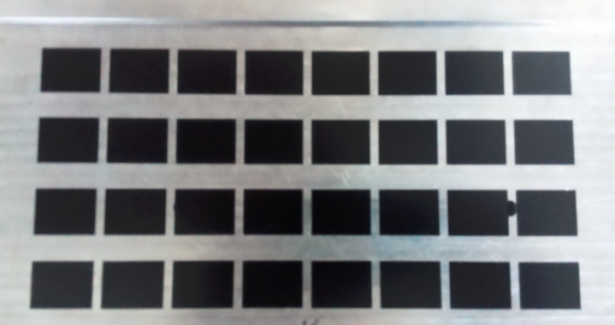

3、贴标测试，，，，，，，如下图所示，，，，，，，在32孔中心位置上贴上标签；；；；

4、贴标完成后，，，，，，，再通过视觉系统测得贴标位置，，，，，，，剖析该装备系统的稳固性以及精度达不达获得要求，，，，，，，若不知足cpk（参考标准值），，，，，，，需重复上诉行动，，，，，，，直到抵达标准为止，，，，，，，方可真正的贴标。。。

5、以上PLC与视觉系统通过RS485自由口协议举行通讯。。。



四、应用总结

1、MC200E—4040BTA可支持多轴自力运动，，，，，，，最多可支持8轴，，，，，，，最高频率可达200KHz；；；；

2、PLC存储容量可达32K步。。。有三个通讯口，，，，，，，PLC之间支持玛雅吧内部通讯协议MCBUS；；；；

3、上位机组态软件Veiw pannel应用轻盈稳固。。。
